批量加工最頭痛的事情就是裝夾，一套設計優秀的夾具可以讓加工效率提高數倍甚至數十倍，特別是小件的東西。最早加工模具類產品都是夾塊+螺絲，然后懶了一些就用502

  那么一開始使用真空吸盤最早也還不是手機行業，其實是眼鏡行業和亞克力發飾制造，大規模運用在手機行業，也還是等到蘋果手機前面板整塊玻璃主導市場以后的事情。?

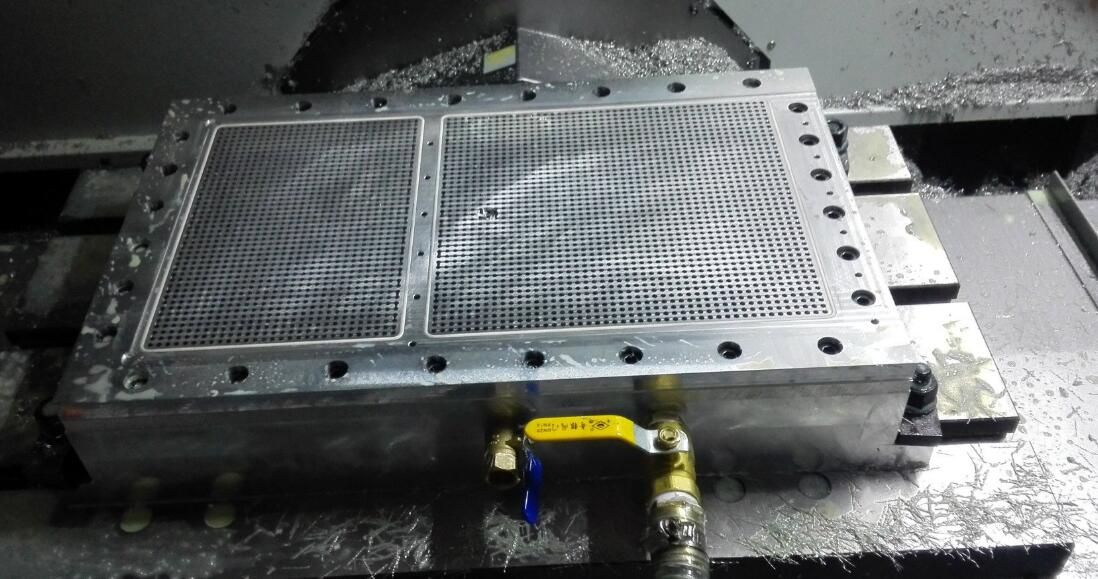

CNC真空吸盤的應用領域

CNC真空吸盤主要用于鋁板、銅板、塑料板、木材等易切削材料的批量高效率加工。相對傳統加工方法，CNC真空吸盤具有裝夾拆卸方便、生產效率高的特點。另外針對特殊零件要求也可以設計專用真空吸盤。

真空吸盤的工作原理

工裝夾具設計離不開兩個原理：定位和夾緊。CNC真空吸盤也不例外，它是靠大氣壓這個壓力來壓緊工件，靠對工件的摩擦來定位的。現在真空吸盤已經是非常成熟的產品，更有廠家利用鑄造或者注塑的技術來造真空吸盤了，但是由于脫離實際需要，這些真空吸盤的性能很差，本人結合自己多年應用真空吸盤的經驗，挑選具有代表性的真空吸盤的應用案例分享給大家。

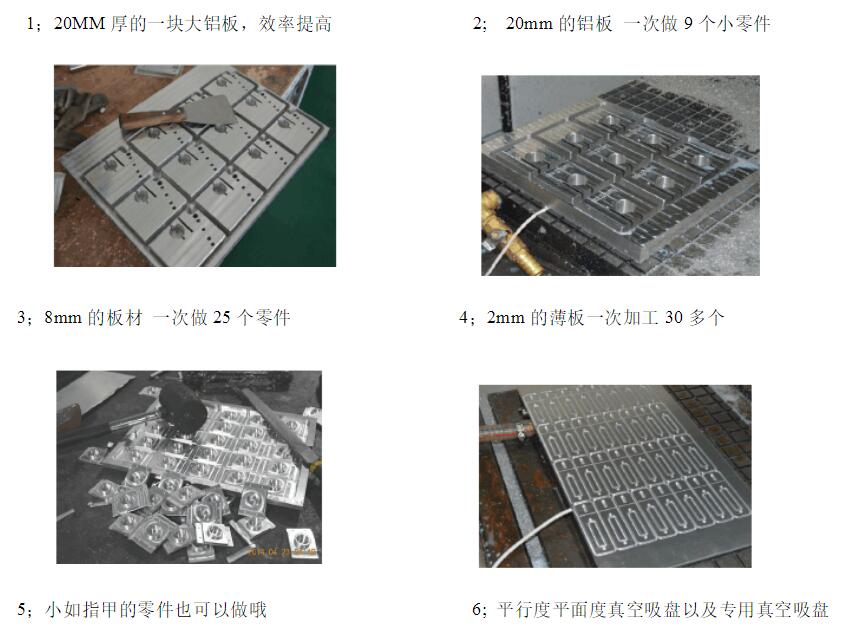

真空吸盤的應用案例

 真空度的概念

    處于真空狀態下的氣體稀簿程度，通常用“真空度高”和“真空度低”來表示。真空度高示真空度“好”的意思，真空度低表示真空度“差”的意思。

常用的真空度單位有Pa、Kpa、Mpa、大氣壓、公斤(Kgf/cm2)、mmHg、mbar、bar、PSI等。近似換算關系如下：
1MPa=1000KPa
1KPa=1000Pa
1大氣壓=100KPa=0.1MPa
1大氣壓=1公斤(Kgf/cm2)=760mmHg
1大氣壓=14.5PSI
1KPa=10mbar


      相對真空度 (即比“大氣壓”低多少壓力)來標識。 “相對真空度”是指被測對象的壓力與測量地點大氣壓的差值。用普通真空表測量。在沒有真空的狀態下(即常壓時)，表的初始值為0。當測量真空時，它的值介于0到－101.325KPa（一般用負數表示）之間。 用普通真空表可測量。在沒有真空的狀態下 ，表的初始值為 0 ，當測量真空時，它的值介于 0 到-101325Pa （即-0.1MPa)之間。 當相對壓力表顯示-0.1Ma時候 說明真空度很好了。

在理想真空狀態下每平方厘米所受的壓強

   由公式  1大氣壓=1公斤(Kgf/cm2)

可知 每平方厘米在理想狀態下的的壓力為1公斤

    實際的情況是這樣的：真空泵的真空度是一個范圍，低于一定范圍時候會自動保壓。一般設定0.75-1倍的理論真空度，因?yàn)闅饴废到y(tǒng)不可能做到理論密封，總有一定的泄漏，在這種情況下，真空泵的流量越大，泄漏量所占的比例越小，越有利于泵維持較高的真空度，從而得到更大的吸附力。

工作中的零件受力情況

真空壓力的吸附力與吸附物和吸盤的吸附面的摩擦力即為維持物體的力（吸附力）

F＝μ×0.1×A×P

F：理論壓強（N） 　　　μ：摩擦系數

A：吸盤的吸附面積（cm2） P：真空壓力（-kPa）?

摩擦力根據吸附物，吸盤的材質，吸盤的設計，吸附物的表面的粗糙程度等會有很大變化，市場上的真空吸盤技術含量參差不齊，經常會出現零件漏氣廢掉。

刀具切削力的計算

我們在這里不研究高等難算的數學，只要切削力遠小于工件的壓緊力，工件不會動就可以了。



1; 刀具轉速越高切削力越小

（在機床允許的情況下盡量用高轉速）

 2；切深越小 切削力越小

（用切小深 高進給來彌補效率）



 3；刀具越小切削力越小

（直徑越小 扭矩越小 工件受力越小）

 4,刀具越鋒利 切削力越小  ?
