教學案例：球狀面制作立體五金模型（干貨！！）

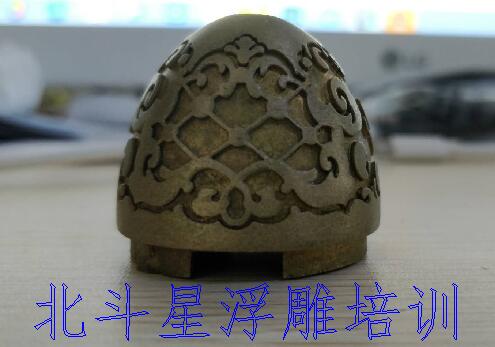

學生的小五金產品　子彈頭形狀，經分析使用球狀面映射來完成建模過程

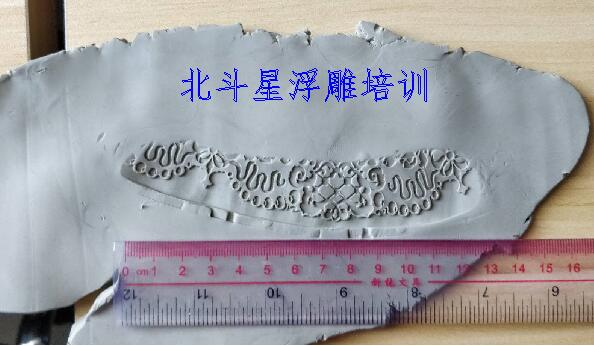

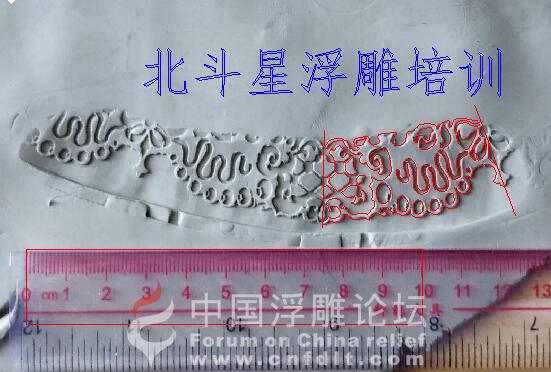

準備一塊油泥，將模型上的花紋轉印到油泥上，并拍照

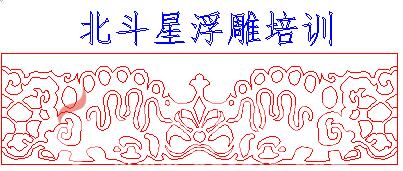

對花紋部分描線，如果花紋成規律，描局部即可

將描好的線條使用“特征封套變形”調正，然后復制完整的所需線條（線條左右兩端需具備銜接條件）

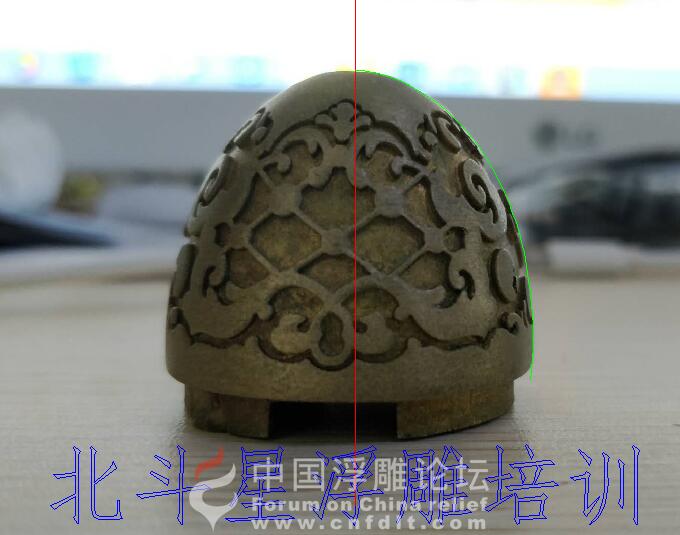

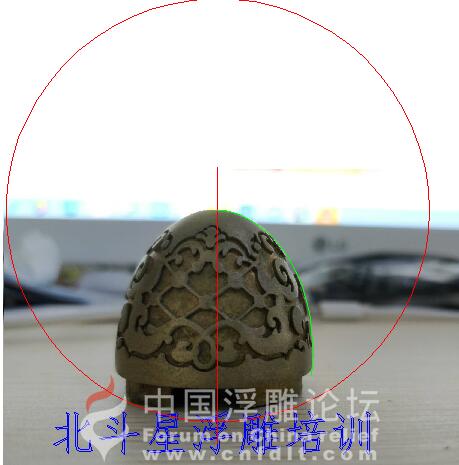

將產品效果圖調好尺寸，然后繪制中心軸線以及母線（上圖中綠色為母線）

打開　藝術曲面－－－展平及映射拼合－－－生成球狀面展開圖，　使用上圖中母線生成展開圖（上圖中圓即為展開圖，該圓切不可移動位置，不準隨意修改尺寸大小）

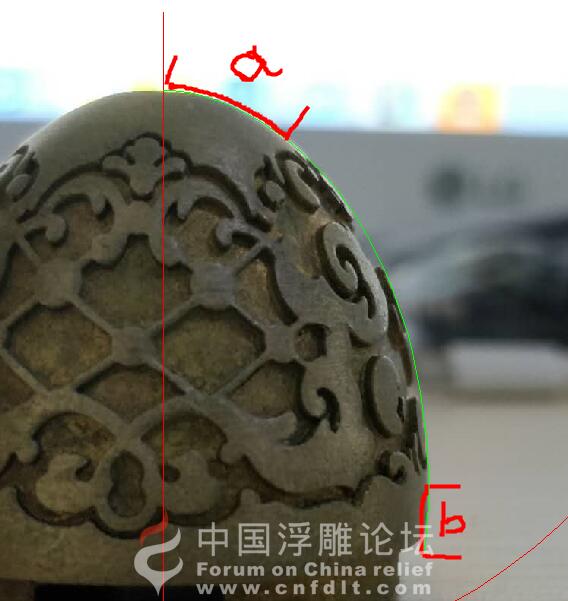

復制一條母線，然后在圖上沒有浮雕的位置切斷，用測量工具測出a b兩段線的大概長度

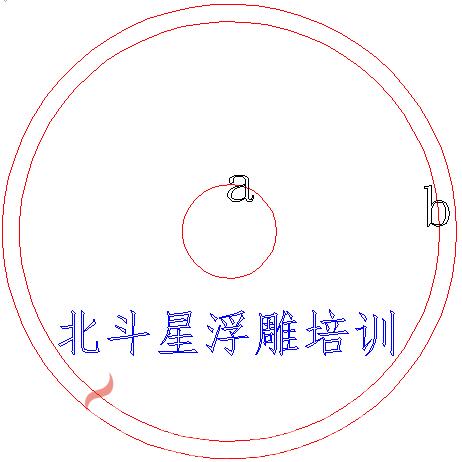

用所測a值作為半徑繪制同心圓a   用所測b值將展平圖向內等距生成圓b

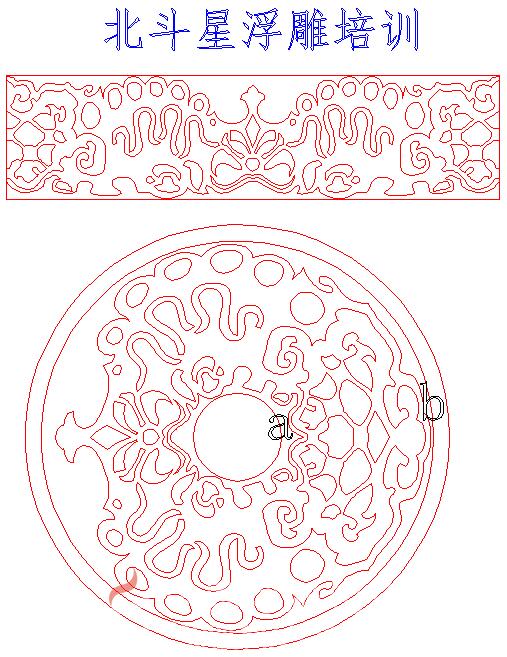

使用“映射到圓環”工具將之前繪制完成的平面圖形映射到ab環之間

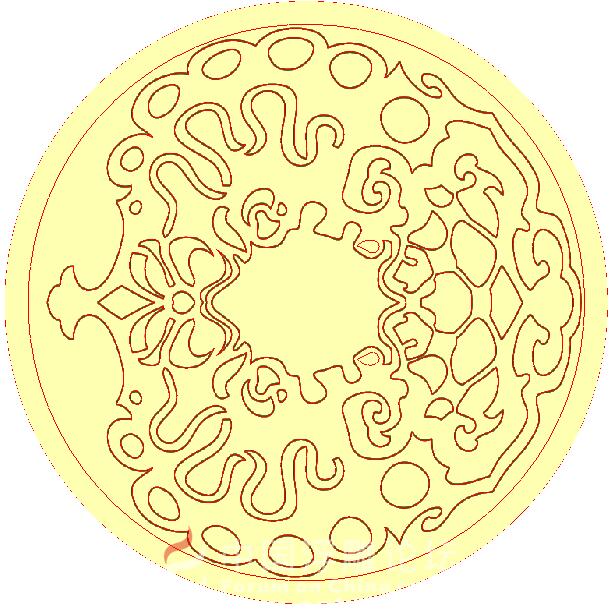

用完成的線條生成浮雕效果

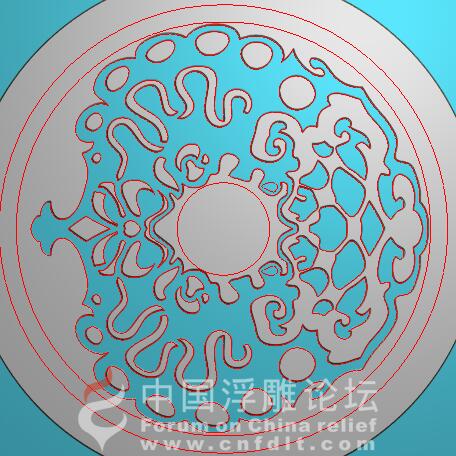

在平面環境下用“修剪－－－二維閉環”將展平圖以外多余的浮雕裁剪

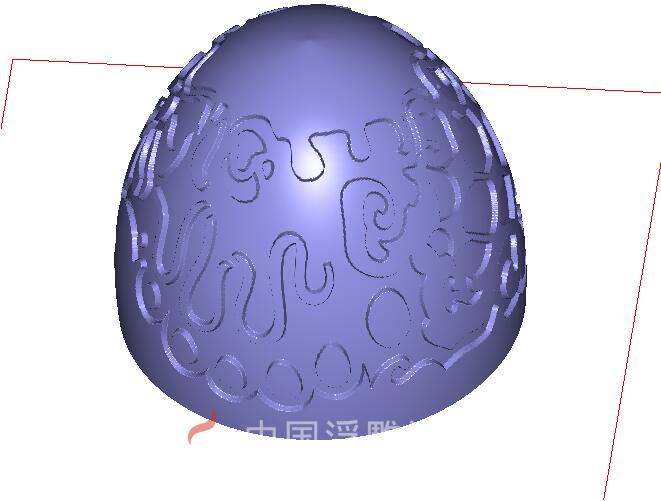

使用　藝術曲面－－－展平及映射拼合－－－球狀面映射拼合　　將曲面使用母線映射，生成如圖效果。

曲面制作完成
